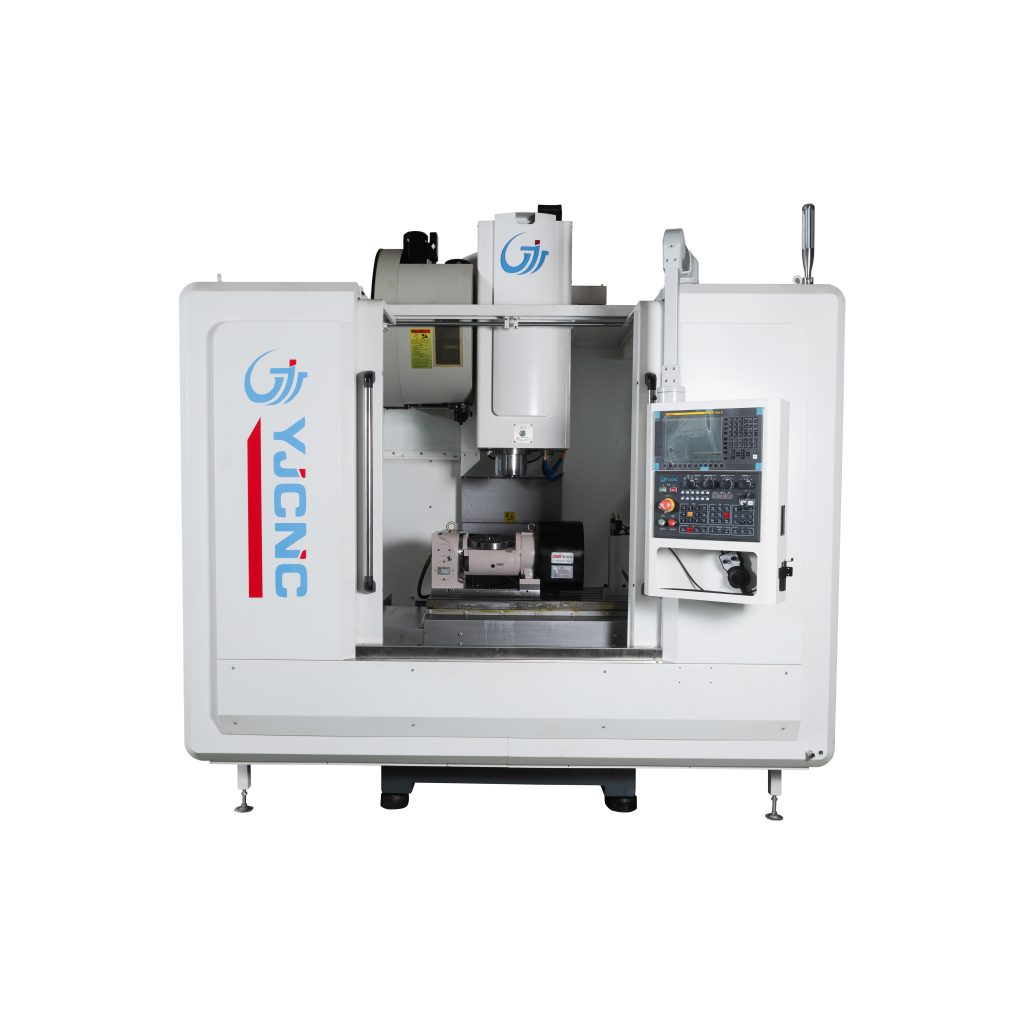

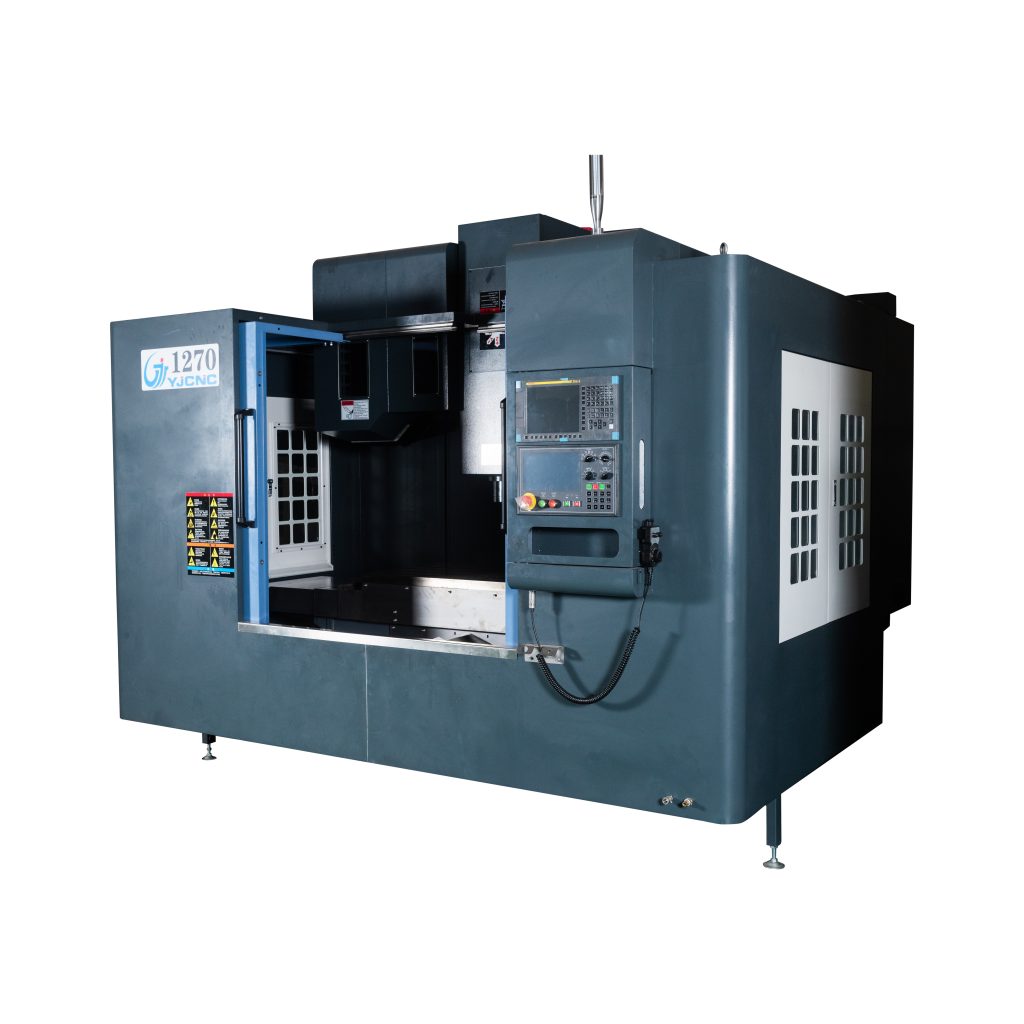

立式加工中心VMC   VT系列

立式加工中心

VMC VT系列具有大的作业空间，更小的干涉，强的切削刚度，高的速度和精度;并且具备高达36m/min，1g加速度的性能指标，相比传统机型具有更高的材料去除率。

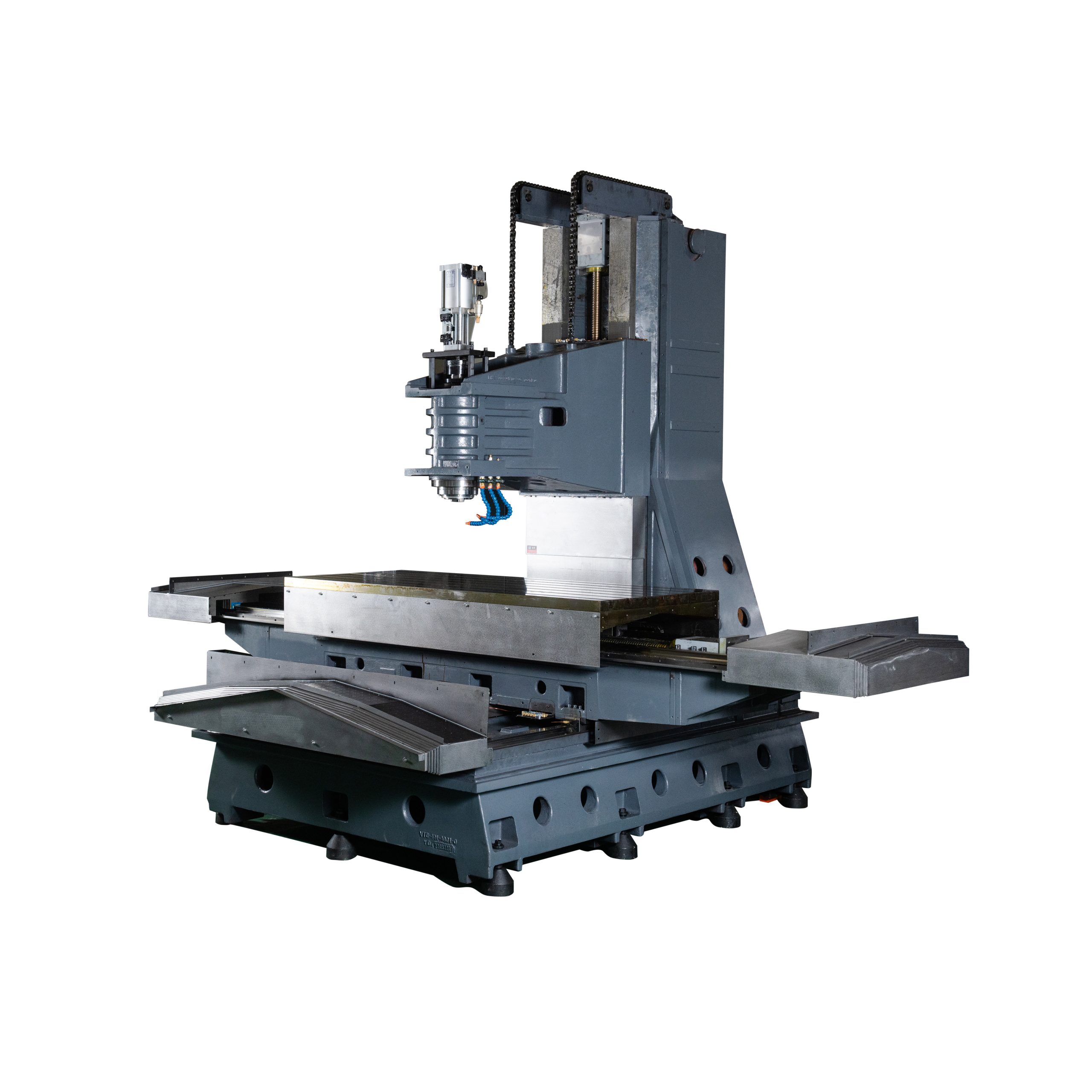

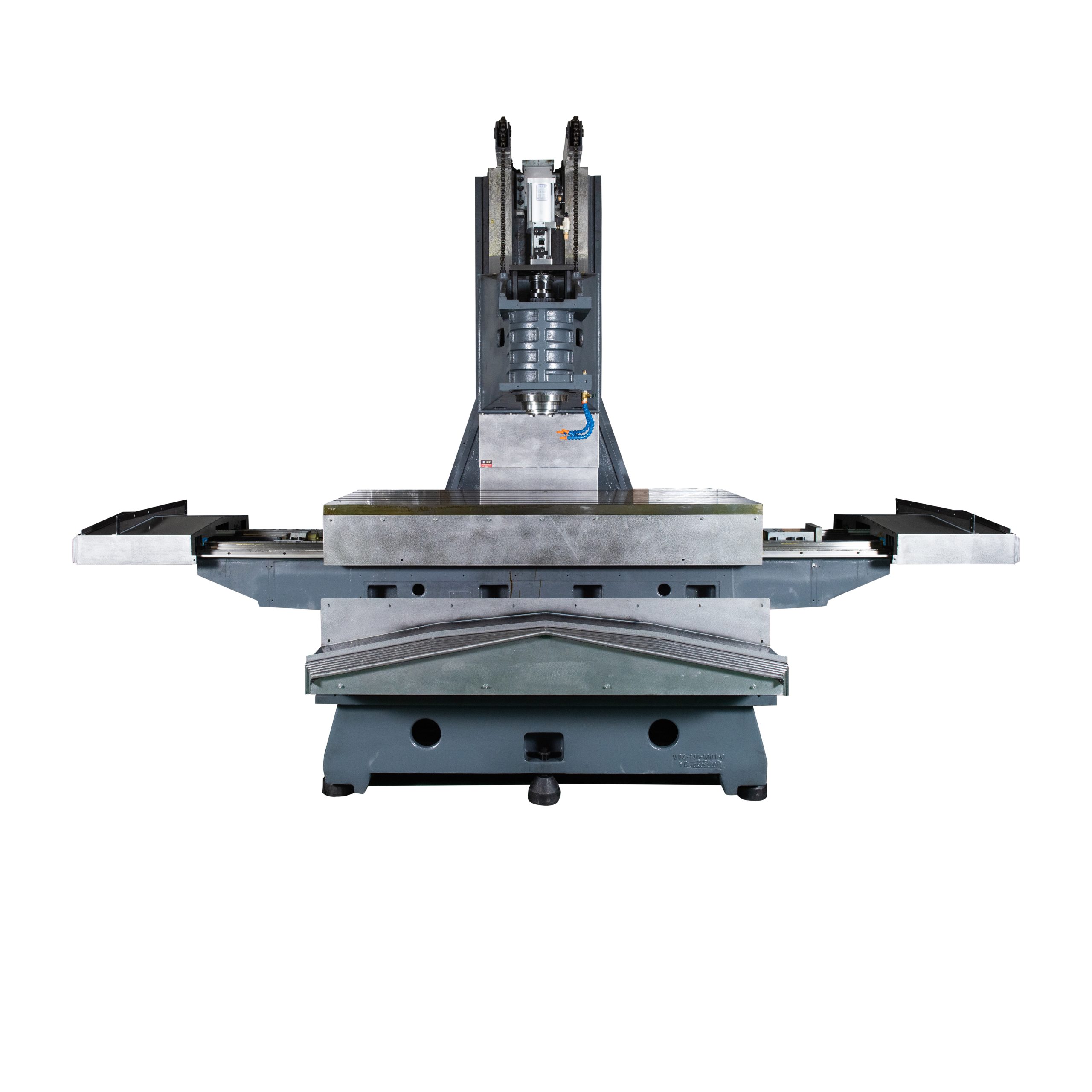

VMC结构采用改良的框架设计，床身采用HT300材料，其阻尼系数提高3-5倍，导热系数低，用米汉纳铸件材料浇铸的高刚性结构床身有着极佳的抑振性和抗热变形能力。

咨询
样本

全机身采用高品质米汉纳铸件，稳定的加工时效工艺确保永久刚性；

◎运用数位科技的FEA有限元素分析，完全呈现高刚性机身设计!

◎快速位移时，绝佳的动能精度表现

◎超宽底座且均衡的10处水平支撑，基座吸震稳重；

◎高刚性机身确保床台快速位移时的稳定度与优良的加工精度品质!

◎我们所依托的机床主机已经具有数千台的生产和使用经验，

◎采用CAD设计并经FEA有限元分析优化，

◎铸件采用世界顶级MEEHANITE“密烘”工艺，

◎并经人工时效处理精良制造而成，使之具备高刚性、高稳定性的特点。

立式加工中心

主要加工箱体类、叶轮叶盘等复杂曲面零件、异形件、盘、套、板类零件。广泛应用于精密模具、精密零件、五金、风电、汽配、航空航天、船舶、国防等领域的产品中。

适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装，经过多次装夹和调整才能完成加工的具有适当批量的零件。

技术规格 单位 VMC855 VMC955 VMC1160 VMC1270 VMC1370 VMC1690 VT1690 VMC1890 VT1890
工作尺寸（长*宽） mm 1000*500 1000*550 1300*600 1300*650 1400*700 1700*850 1700*850 2000*900 2000*900
X轴行程 mm 800 900 1100 1180 1300 1600 1600 1800 1800
Y轴行程 mm 500 550 600 700 700 900 900 900 900
Z轴行程 mm 550 600 650 680 700 850 850 850 850
主轴端面至台面距离 mm 120-670 120-720 150-800 150-830 160-910 120-970 120-970 120-970 120-970
T型槽宽 mm 5-18*80 5-18*100 5-18*110 5-18*120 5-18*125 7-18*125
主轴中心至立柱导轨面距离 mm 560 600 690 725 780 935
主电机功率 KW 7.5/11 11/15 15 15/22可选
主电机最高转速 8000（可选12000.15000） 6000 6000 5000 6000 5000
快速移动速度 m/min 36/36/24 31/31/24 24/24/18
最大进给速度 mm/min 10000
工作台最大承重 kg 600 1000 1250 1800
定位精度 执行标准GB mm 0.01 0.012
执行标准JIS 0.005 0.005
重复定位精度 执行标准GB mm 0.005 0.006
执行标准JIS 0.0025 0.0025
刀柄型号 BT40 BT40.BT50 BT50 BT50（齿轮） BT50 BT50（齿轮）
刀库容量 piece 24/32可选 24/30可选
换刀时间（刀对刀） 圆盘式刀库系列 s 1.8 3
斗笠式刀库 7 10
刀具最大直径 mm 80/110 120/180
刀具最大长度 mm 300 400
刀具最大重量 kg 10 18（可选20kg）
数控系统 FANUC                                SIEMENS                                三菱
气源 bar 6~6.5 6~7
机床重量 kg 5000 5500 7800 8200 10500 13000 13500 13500 13800
